Командоаппараты кулачковые регулируемые

Тип коандоаппарата	Передаточное отношение редуктора	Количество коммутируемых элементов	Вращение барабана	Расположение приводного вала	Масса, кг

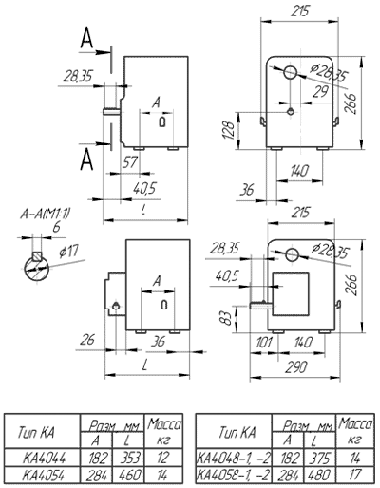

КА-4044	---	4	Реверсивное	С односторонним выходом приводного вала	12
КА-4054	---	6			14
КА-4048-1	1:30	4			14
КА-4048-2	1:5	4			14
КА-4058-1	1:30	6			17
КА-4058-2	1:5	6			17

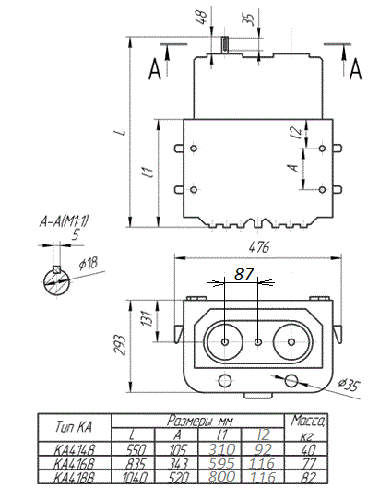

КА-4148-3	1:1; 1:16,65	8	Последовательное		40
КА-4168-3		16			77
КА-4188-3		24			82
КА-4148-4	1:1; 1:2; 1:20; 1:16,65; 1:36	8	Параллельное		40
КА-4168-4		16			77
КА-4188-4		24			82

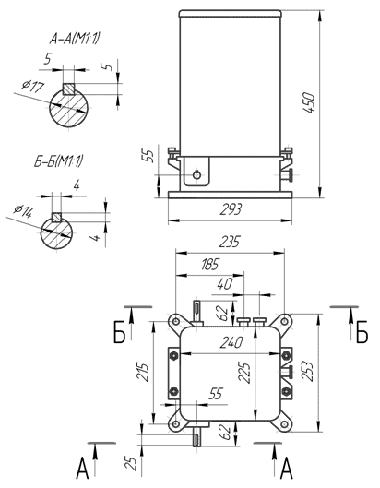

КА-4658-1	1:1	5	Реверсивное		30
КА-4658-3	1:15	5			30
КА-4658-5	1:30	5			30
КА-4658-6	1:5	5			30
КА-4658-21	1:1	5		С двусторонним выходом приводного вала	35
КА-4658-23	1:15	5			35
КА-4658-25	1:30	5			35
КА-4658-26	1:5	5			35

Основные технические характеристики командоаппаратов

Командоаппараты кулачковые регулируемые

Командоаппараты предназначены для автоматического дистанционного управления электроприводами в качестве путевых конечных выключателей, где требуется особая точность и надежность управления.

Командоаппараты рассчитаны для работы в цепях управления постоянного тока напряжением до 440 В и до 380 В переменного тока частоты 50 и 60 Гц.

Структура условного обозначения

КА4ХХХ2ХХХ:

КА - командоаппарат;

4 - регулируемые командоаппараты;

Х - серия (0; 1; 2; 6);

ХХ - тип (44; 48; 54; 58; 68; 69; 88; 89);

2 - наличие двойного выхода вала на командоаппаратах серии КА4600;

Х - передаточное число (условное) редуктора на командоаппаратах серий КА4000, КА4600 (1; 2; 3; 5; 6)

или характер вращения барабана для КА4100 (3 - последовательное, 4 - параллельное);

ХХ - климатическое исполнение (У, Т, ХЛ) и категория размещения (2; 4; 5) по ГОСТ 15150-69.

Условия эксплуатации

Высота над уровнем моря до 2000 м.

Температура окружающей среды: для исполнения У2 - от минус 45 до 40°С при относительной влажности 80% при 20°С; для исполнения Т2 - от минус 10 до 45°С при относительной влажности 90% при 27°С; для исполнения УХЛ4 - от 1 до 35°С при относительной влажности 65% при 20°С.

Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры командоаппаратов в недопустимых пределах.

Группа механического исполнения М3 по ГОСТ 17516.1-90, при этом частота вибрационных нагрузок не более 25 Гц.

Рабочее положение командоаппаратов в пространстве: серий КА4000, КА4100 - горизонтальное, с креплением на горизонтальном основании;

серии КА4200 - вертикальное, с креплением на вертикальном основании;

серии КА4600 - вертикальное, с креплением на горизонтальном основании. Допускается отклонение от рабочего положения не более 5° в любую сторону.

Режим работы командоаппаратов продолжительный.

Степень защиты командоаппаратов КА4000, КА4100 и КА4200 - IР30, КА4600 - IР55.
